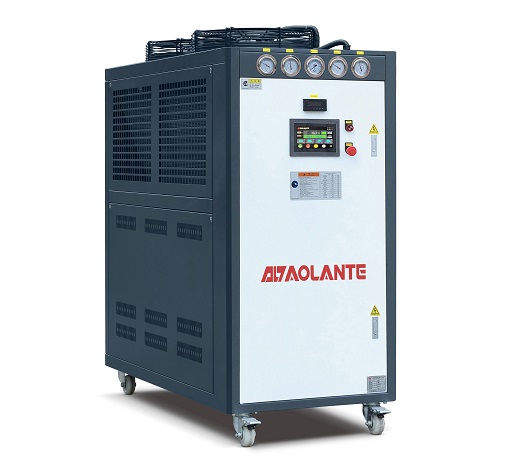

深圳市奥兰特机械根据新能源汽车发展需求，研发设计风冷式新能源汽车电池包高低温测试机-高低温冷热冲击试验机技术成熟，功能强大。奥兰特机械为您讲解一下风冷式冷热冲击测试机的控温范围、主要功能、安全措施。

控温范围：-60℃至120℃。

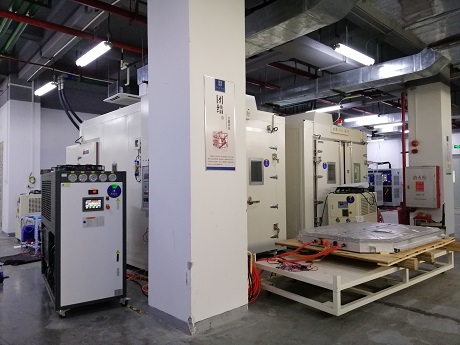

应用在新能源汽车电池包冷热冲击测试、电机冷热冲击测试。

电池包冷热冲击试验机系统组成：

压缩机、冷凝器、蒸发器、节流装置、干燥过滤器、压力控制器、低压表、高压表、制冷剂、断路器、可控硅、变频器、漏电开关、温控器、接触器、热继电器、机架、冷媒管路系统、介质管路系统、Y型过滤器、泵浦、溶液箱、流量计、压力传感器、PLC控制系统。



奥兰特电池包冷热冲击试验机功能：

一、数据保存。

1、设备具有日期时间显示，设备总的运行时间、程序段运行时间显示。

2、出口温度、出口压力、出口流量、入口温度。

3、数据U盘保存数据30天（数据EXCEL系统默认格式）

二、安全性：具有安全保护功能，保证在无人看守情况下都可以使用。

三、液体循环输出 设备有I/O控制流量开关，可自动控出液循环及内置循环。

四、回液功能 ：每次客户更换电池包时候，自动把里面液体全部吹回到设备里。

五、排液口： 设备自带排液口方便维修及保养。

六、通讯接口： 标配RS-485接口，预留CAN2.0通讯接口随意通过上位机设置温度值、流量值、待机/运行选择等功能。(通信由客户自己连接）

七、分段控温 ：10段程序配方，每条程序40段。可循环最大200次。自动设置升降温速度，最大升降温速率平均要以5℃每分钟。

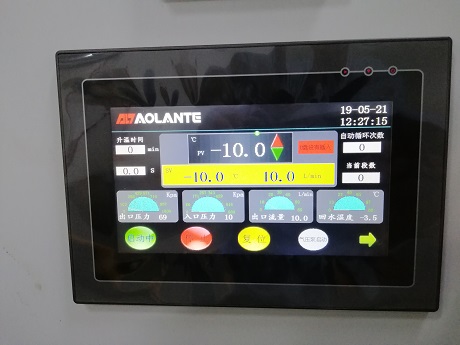

八、曲线图： 在设备操作面板的人机界面处，实时显示当前所以数据值，并与时间比例形成一个曲线数值实时显示。

九、放电测试： 通过电池包放电产生热量回液温度≤60℃一下这种情况下，出水口流量≤30Lmin冷冻液出口精度控制≤25℃以下



电池包冷热冲击试验机加热保护功能：

一、缺液保护 ：压力开关检测出入口液是否接反或压力过小缺液、并报警指示。

二、泵浦过载： 热继电器检测电压过高或缺相保护、防止泵浦过载烧坏。

三、超温保护/短路 防止发热管烧坏、切断电源停止加热并报警指示。

四、回液温度显示 在工作时出入温度差异过大、可判断电池包是否堵塞。

BY-PASS 洩压回路 防止出液到（加热对象）后堵塞、造成压力过高保护泵浦。

五、隔热处理： 防止温度传到电箱里造成电箱元件损坏。

六、管路接口保护 采用美国乐鑫厌氧胶、耐温500 ℃，杜绝接头漏液。

七、压力开关保护 当系统压力低于设定时停止加热、高于设定时就自动泄压关机。



电池包冷热冲击试验机制冷保护功能：

一、过载保护装置： 热继电器检测电压过高或缺相保护、泵浦及压缩机过载烧坏。

二、防冻开关： 循环水温度过低警报并切断压缩机。

三、电源逆相 ：防止接线时三相380V时相位不对、自动检测压缩机反转。

四、缺媒介保护 ：压力开关检测出入口压力过小缺水、停止并报警指示。

五、BY-PASS 洩压回路： 防止冷冻水到模具后堵塞、造成压力过高保护泵浦。

六、短路： 防止接触器卡死烧坏、切断电源停止工作并报警指示。

七、线圈过热保护器 ：防止压缩机负载或异常工作，报警并停止压缩机工作。

八、高压开关 ：防止蒸发器热量无法散热，压力过高报警并停止压缩机工作。

九、低压开关： 防止冷媒泄漏及冷媒不够，报警并停止压缩机工作。
