详细介绍

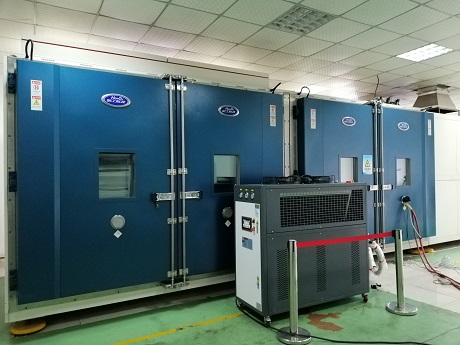

液冷系统高低温测试机主要用于为锂离子动力电池包或电池系统的液冷系统测试提供合适温度的液态介质。设备具有高度的稳定性、可靠性和可维护性。设备经过动力电池系统厂家以及检测机构广泛测试、使用过,产品设计合理,技术成熟。
风冷式液冷系统高低温测试机根据温度控制范围分为中低温型:
一、低温型:控温-40℃至120℃,中温型0℃至120℃,具体参数:
1、控温范围:可实现-40℃至120℃变温,可进行冷热冲击交替测试。控温精度可稳定±0.1℃。
2、流量控制:可实现1-200L/MIN范围流量设定,流量控制精度可实现稳定±0.1L/MIN。
3、压力控温:压力控制范围0 ~-1000kPa,压力控制精度可实现稳定±5kPa。
4、制冷功率2-60KW(可选),加热功率3-80KW(可选)。
液冷系统高低温测试机组成部分:
压缩机、冷凝器、蒸发器、节流装置、干燥过滤器、压力控制器、低压表、高压表、制冷剂、断路器、可控硅、变频器、漏电开关、温控器、接触器、热继电器、机架、冷媒管路系统、介质管路系统、Y型过滤器、泵浦、溶液箱、流量计、压力传感器、PLC控制系统。
液冷系统高低温测试机功能描述:
一、数据保存:
1、设备具有日期时间显示,设备总的运行时间、程序段运行时间显示。
2、出口温度、出口压力、出口流量、入口温度。
3、数据U盘保存数据100天(数据EXCEL系统默认格式)
二、安全性:具有安全保护功能,保证在无人看守情况下都可以使用。
三、液体循环输出 设备有I/O控制流量开关,可自动控出液循环及内置循环。
四、回液功能 :每次客户更换电池包时候,自动把里面液体全部吹回到设备里。
五、排液口: 设备自带排液口方便维修及保养。
六、通讯接口: 标配RS-485接口,预留CAN2.0通讯接口随意通过上位机设置温度值、流量值、待机/运行选择等功能。(通信由客户自己连接)
七、分段控温 :10段程序配方,每条程序40段。可循环最大200次。自动设置升降温速度,最大升降温速率平均要以5℃每分钟。
八、曲线图: 在设备操作面板的人机界面处,实时显示当前所以数据值,并与时间比例形成一个曲线数值实时显示。
九、放电测试: 通过电池包放电产生热量回液温度≤60℃一下这种情况下,出水口流量≤30Lmin冷冻液出口精度控制≤25℃以下。
十、3、可实现手机远程监控、控制,可实现无线链接网络、可云端储存数据、
使用范围:
适用于新能源汽车电池包测试、变速箱测试、冷却器测试、PTC水加热器总成测试、氢燃料高低温测试,深圳市奥兰特机械有限公司专业开发、设计、制造冷热工业温度控制设备取得多项设计专利,产品成熟稳定。
